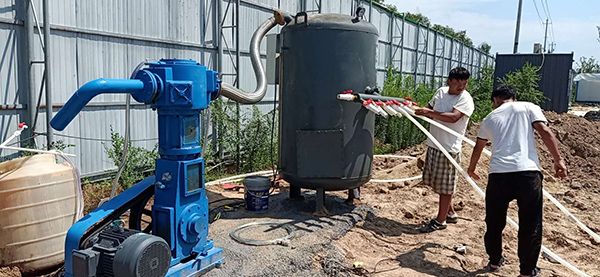

轻型井点降水设备是由井点管、连接管、集水总管、滤料组成。布置分为两项，分别是井点布置与高程布置，接下来详细介绍：

一：井点布置

对于铁路桥涵的基础在地下水丰富地段，一般采用单排环型布置，利用单排井点降水，降水深度不宜超过5m。

首先进行基坑处原地面标高的测量，根据地面标高及基底设计标高确定基坑开挖深度，计算开挖坡率及开挖尺寸，依据开挖尺寸，在距离基坑边缘约1.0m处，布置井点吸水管位置。

二：高程布置

井点吸水管的滤水管须埋设在透水层内，埋设深度可按下式计算：H1≥h2+h1+il1（m）

h2：井点管埋置面至基坑底面的距离

h1：基坑底面至降低后的地下水位线的距离，一般取0.5~1.0m

i：水力坡度，环型井点降水一般取1/10

l1：井点管距基坑中 心的水平距离（m）

按照上式计算出来的H1值，一般情况不超过6m，井点管露出地面高度不超过0.3m，如果大于6m，则要降低井点系统顶面标高。
